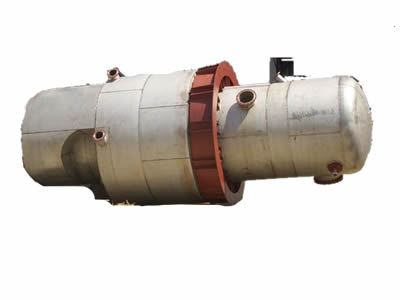

喷淋式饱和器
喷淋式饱和器是一种适于焦化工艺流程中,采用硫铵法净化回收硫的喷淋式饱和器装置。喷淋式饱和器包括上筒体、下筒体、外筒体、内筒体、螺旋体、环形板、喷嘴、筋板、支座等,其中上筒体与筋板焊接连接,筋板与内筒体焊接连接,螺旋体焊接连接在外筒体和内筒体上,环形板焊接在外筒体内,若干个喷嘴装置在环形板上,锥形体焊接在外筒体上,下筒体焊接在锥形体上,椭圆封头焊接在下筒体上。本实用新型无内衬,耐腐蚀,设备整体重量轻,占地面积小,使用寿命长,煤气净化率高,工艺流程简捷,生产效率高。 硫铵工段采用喷淋式饱和器生产工艺:来自脱硫工段的煤气经预热器进入饱和器,在饱和器上段分两股进入环形室,被循环母液喷洒后,煤气合成一股进入后室被母液喷淋,再进入饱和器内除酸器,分离煤气所夹带的酸雾,*后送终冷洗苯工段。
|
